Автор Стабільне телевізійне мовлення залежить від точності з’єднання всіх елементів приймальної мережі. Правильне самостійне підключення антени дозволяє отримати доступ до безкоштовних цифрових каналів у високій роздільній здатності без залучення платних майстрів. Коректна інсталяція усуває ризик появи перешкод, «розсипання» картинки на пікселі або повної втрати сигналу в негоду, забезпечуючи надійну роботу обладнання протягом багатьох років.
Різновиди телевізійних антен та критерії їх вибору
Вибір пристрою залежить насамперед від відстані до найближчого ретранслятора та особливостей рельєфу місцевості. Кімнатні моделі підходять для міських умов, де пряма видимість вежі не перевищує 10 — 15 км, тоді як для віддалених районів чи дачних ділянок критично важливим є використання зовнішніх конструкцій із високим коефіцієнтом підсилення.
Основні типи приймальних пристроїв:
- Кімнатні пасивні антени. Компактні рішення для зон із дуже впевненим прийомом, які не потребують живлення.
- Кімнатні активні моделі. Оснащені вбудованим підсилювачем, що допомагає стабілізувати слабкий сигнал у щільній забудові.
- Зовнішні дециметрові антени. Потужні пристрої (логоперіодичні або «хвильові канали»), призначені для роботи на відстані до 50 — 80 км.
- Спеціалізовані активні зовнішні системи. Мають герметичний блок підсилення, який живиться по кабелю від тюнера або окремого адаптера.
Матеріал корпусу суттєво впливає на довговічність. Анодований алюміній значно краще витримує корозію та вітрові навантаження, ніж бюджетні сталеві або пластикові аналоги. При виборі звертайте увагу на коефіцієнт підсилення, який у потужних зовнішніх систем має становити від 12 до 20 дБ і вище.
Комплектуючі та інструменти для монтажу
Для створення надійної лінії передачі сигналу необхідно використовувати якісні провідники та роз’єми, що мінімізують загасання частот. Основу становить коаксіальний кабель із хвильовим опором 75 Ом, оскільки використання застарілих дротів із меншим екрануванням призведе до суттєвих втрат якості цифрового потоку.
| Назва елемента | Технічні характеристики | Призначення |
|---|---|---|
| Кабель RG-6 | Центральна мідна жила, подвійний екран | Передача сигналу від антени |
| F-конектор | Різьбове з’єднання під діаметр 6.6 — 7 мм | Фіксація кабелю на обладнанні |
| Сплітер | Робоча частота 5 — 1000 МГц | Розподіл сигналу на кілька точок |
| Штекер (TV-папа) | Металевий корпус, стандарт IEC | Підключення до гнізда телевізора |
Підготовка та обробка коаксіального кабелю
Якість картинки на екрані безпосередньо залежить від того, наскільки акуратно виконано монтаж роз’ємів на кінцях дроту. Порушення технології зачистки часто призводить до замикання центральної жили на екрануюче обплетення, через що тюнер може вийти з ладу або просто не побачити сигнал.
Для правильної підготовки потрібно обережно зняти верхній шар ізоляції, не пошкодивши тонкі волоски екрана та фольгу. Після цього захисний шар відгинається назад на оболонку, а внутрішній діелектрик зрізається так, щоб оголити мідний провідник для контакту з конектором.
Порядок дій при зачистці:
- Зняття оболонки. Видаліть приблизно 15 мм зовнішньої ізоляції кабелю.
- Робота з екраном. Акуратно відігніть алюмінієві волоски та фольгу назовні.
- Оголення жили. Зніміть 10 мм внутрішнього білого діелектрика з центрального дроту.
- Монтаж конектора. Накрутіть F-роз’єм поверх відігнутого екрана до упору.
Кінцевий результат має виглядати так: центральна жила повинна виступати над краєм роз’єму приблизно на 2 — 5 мм. Зайву довжину можна вкоротити кусачками, щоб вона не заважала щільному приляганню штекера до гнізда.
З’єднання антени з телевізійним приймачем
Фізичне підключення здійснюється через вхід, який зазвичай позначений як ANT IN, TV або RF IN на задній чи боковій панелі пристрою. У сучасних телевізорах цей роз’єм має внутрішню різьбу або гладку поверхню для щільної посадки стандартного телевізійного штекера.
Перед підключенням бажано вимкнути живлення телевізора, щоб уникнути статичних розрядів, які можуть пошкодити чутливий вхідний каскад тюнера. Це проста, але важлива міра безпеки для збереження електроніки.
Важливо забезпечити максимальну щільність контакту: будь-який люфт у роз’ємі призводить до появи «снігу» на аналогових каналах або повного зникнення пакетів даних у цифровому форматі T2. Категорично заборонено допускати доторкання мікроскопічних дротів екрана до центральної жили всередині штекера.
Використання зовнішнього тюнера T2 для старих моделей
Якщо телевізор випущено до 2013 року, він, швидше за все, не має вбудованого модуля DVB-T2 для прийому сучасного цифрового ефірного мовлення. У такому разі антену необхідно підключати безпосередньо до зовнішнього ресивера (приставки). Сама ж приставка з’єднується з екраном окремим кабелем, перетворюючи отриманий сигнал у зрозумілий для старого пристрою формат відео.
Вибір способу з’єднання приставки з телевізором залежить від наявних портів на обох пристроях. Найкращу чіткість і передачу звуку забезпечує інтерфейс HDMI, який підтримує високу роздільну здатність. Якщо телевізор зовсім старий (з кінескопом), використовуються роз’єми RCA, відомі в побуті як «тюльпани» (жовтий для відео, білий і червоний для звуку).
Загальна схема підключення:
- Антена. Вставляється у вхід ANT IN на задній панелі ресивера.
- Інтерфейсний кабель. З’єднує вихід тюнера з відповідним входом телевізора (HDMI або AV).
- Живлення. Блок живлення приставки вмикається в розетку після завершення всіх комутацій.
Автоматичне та ручне сканування телеканалів
Після завершення монтажу необхідно активувати програмний пошук каналів у системному меню. Першим кроком є вибір правильного джерела входу (Source або Input) на пульті дистанційного керування. Якщо антена підключена напряму — обирайте TV, якщо через приставку — відповідний порт HDMI або AV, де з’явиться інтерфейс налаштування тюнера.
Послідовність налаштування:
- Увійдіть у розділ «Канали» або «Трансляція» в налаштуваннях.
- Оберіть тип підключення «Антена» (не «Кабель»).
- Запустіть пункт «Автопошук» і дочекайтеся завершення процесу.
- Перевірте стабільність зображення на знайдених позиціях.
Автоматичний режим не завжди є ефективним, особливо якщо антена спрямована неточно. У таких випадках варто скористатися ручним пошуком за номерами частотних каналів (мультиплексів). В Україні цифрові канали транслюються групами на певних частотах, які можна дізнатися на спеціалізованих ресурсах для вашого регіону.
При ручному налаштуванні на екрані відображаються дві шкали: «Сила» та «Якість». Необхідно повертати антену доти, доки обидва показники не стануть стабільно високими (бажано понад 70%). Тільки після досягнення пікових значень можна фіксувати положення обладнання та зберігати список знайдених програм.
Орієнтація антени для покращення прийому
Правильний напрямок — це критичний фактор для дециметрового діапазону, у якому працює цифрове ТБ. Оскільки хвилі цього типу поширюються переважно по прямій лінії, будь-яка перешкода (бетонна багатоповерхівка, гора чи лісосмуга) створює «тіньову зону», де прийом стає неможливим навіть із потужним підсилювачем.

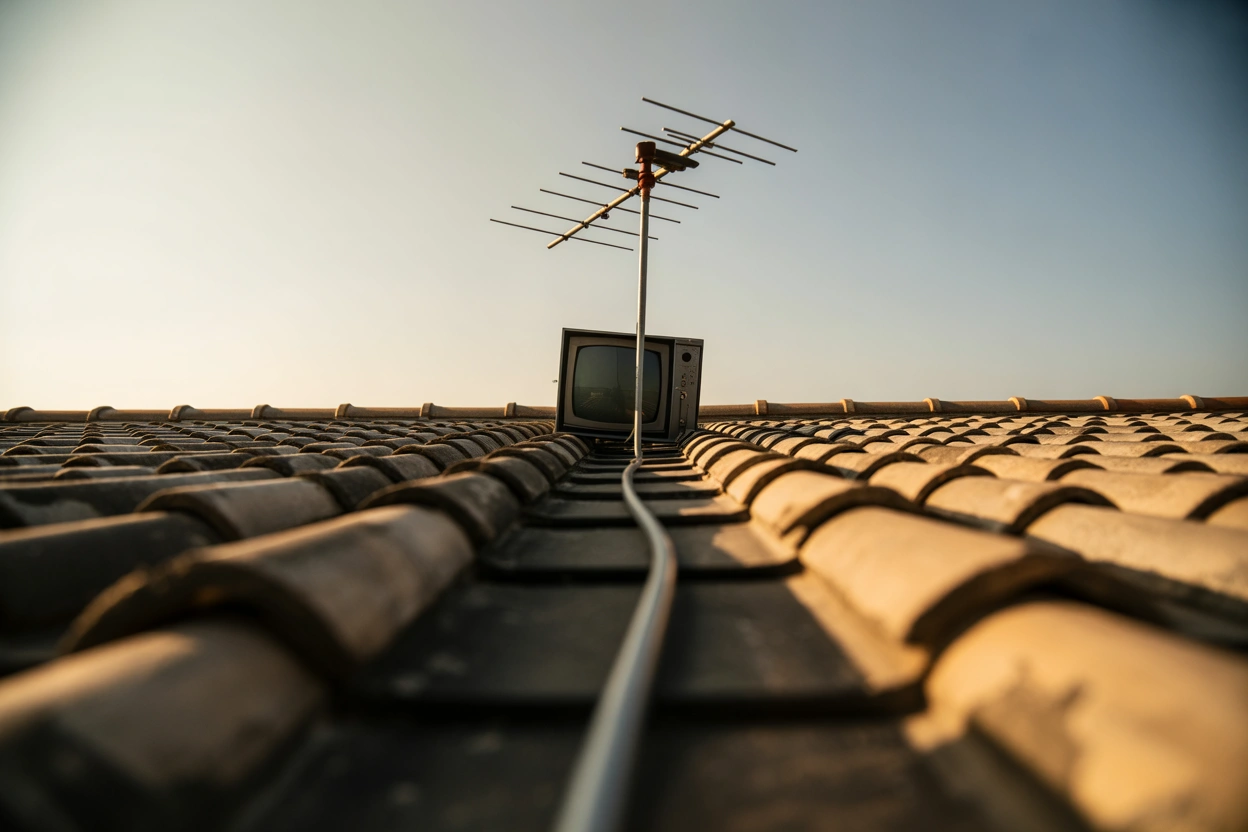

Зовнішню антену слід піднімати якомога вище — на щоглу або кронштейн біля вікна, спрямовуючи її передню частину чітко в бік найближчої телевежі. У приміщеннях з вікнами на протилежний бік від транслятора іноді доводиться ловити відбитий сигнал від сусідніх будівель, що вимагає тривалого експериментального підбору положення.
| Положення антени | Рівень сигналу (%) | Результат |
|---|---|---|
| Пряма видимість вежі | 90 — 100 | Ідеальне зображення без збоїв |
| Відхилення на 15 — 20 градусів | 50 — 60 | Можливі затримки та артефакти |
| Наявність перешкод (дерева) | 30 — 40 | Часте зникнення картинки |
| Неправильний напрямок | 0 — 10 | Сигнал відсутній |
Розподіл сигналу на кілька телевізійних точок
Для перегляду передач на двох або трьох телевізорах від однієї антени використовується спеціальний пристрій — сплітер (розгалужувач). Він має один вхід для кабелю від антени та декілька виходів для розведення дроту по кімнатах. Важливо купувати сплітери з F-роз’ємами, оскільки вони забезпечують надійніше кріплення та менший рівень завад порівняно зі старими зразками «під затискач».
Варто враховувати, що кожне розгалуження зменшує потужність сигналу. Наприклад, поділ на два виходи забирає близько 3.5 — 4 дБ, а на три — вже понад 6 дБ. Якщо початковий рівень прийому був слабким, після сплітера картинка може почати «заїдати» або взагалі зникнути на деяких частотах.
Для компенсації таких втрат використовують активні підсилювачі. Їх можна встановити або безпосередньо на антені, або у вигляді окремого блоку перед сплітером. Це особливо актуально при використанні довгих кабельних трас (понад 15 — 20 метрів), де сигнал загасає природним чином через опір провідника.
При монтажі розгалужувача намагайтеся розміщувати його в сухому, доступному місці. Не рекомендується ховати з’єднання глибоко в стіни без оглядового люка, оскільки з часом контакти можуть окислюватися, що вимагатиме їх очищення або заміни роз’ємів для відновлення стабільної роботи мережі.
Успішний результат завжди є наслідком поєднання якісних комплектуючих та точного налаштування геометрії прийому. Навіть найдорожча антена не забезпечить чистого сигналу при використанні дешевого кабелю з тонким екраном або при неправильній орієнтації на транслятор. Тільки комплексний підхід — від герметизації зовнішніх з’єднань до вибору оптимальної висоти розміщення пристрою — гарантує безперебійну роботу цифрового телебачення за будь-яких погодних умов у вашому регіоні.
Чи готові ви розпочати налаштування самостійно? Будь-яке підключення телевізійного обладнання вимагає лише уважності до технічних деталей та правильного підбору компонентів під ваші територіальні умови. Дотримання послідовності дій від підготовки кабелю до програмного пошуку каналів забезпечить вам якісне дозвілля без зайвих витрат, перетворюючи складний на перший погляд процес на просте та зрозуміле завдання.
