Як підключити реле до насоса для автоматизації водопостачання

Автоматизація автономного водопостачання — це критична умова для підтримки стабільного тиску в мережі та захисту дорогого обладнання від передчасного зносу. Реле тиску виступає головним контролером, який забезпечує повністю автономну роботу насоса без необхідності постійного втручання користувача. Саме цей невеликий пристрій відповідає за своєчасне ввімкнення двигуна, коли запаси води вичерпуються, і його зупинку після досягнення норми. Коректне підключення автоматики безпосередньо впливає на термін експлуатації всієї гідравлічної системи будинку, запобігаючи зайвим навантаженням на з’єднання та технічні вузли.

Як працює реле тиску в системі водопостачання

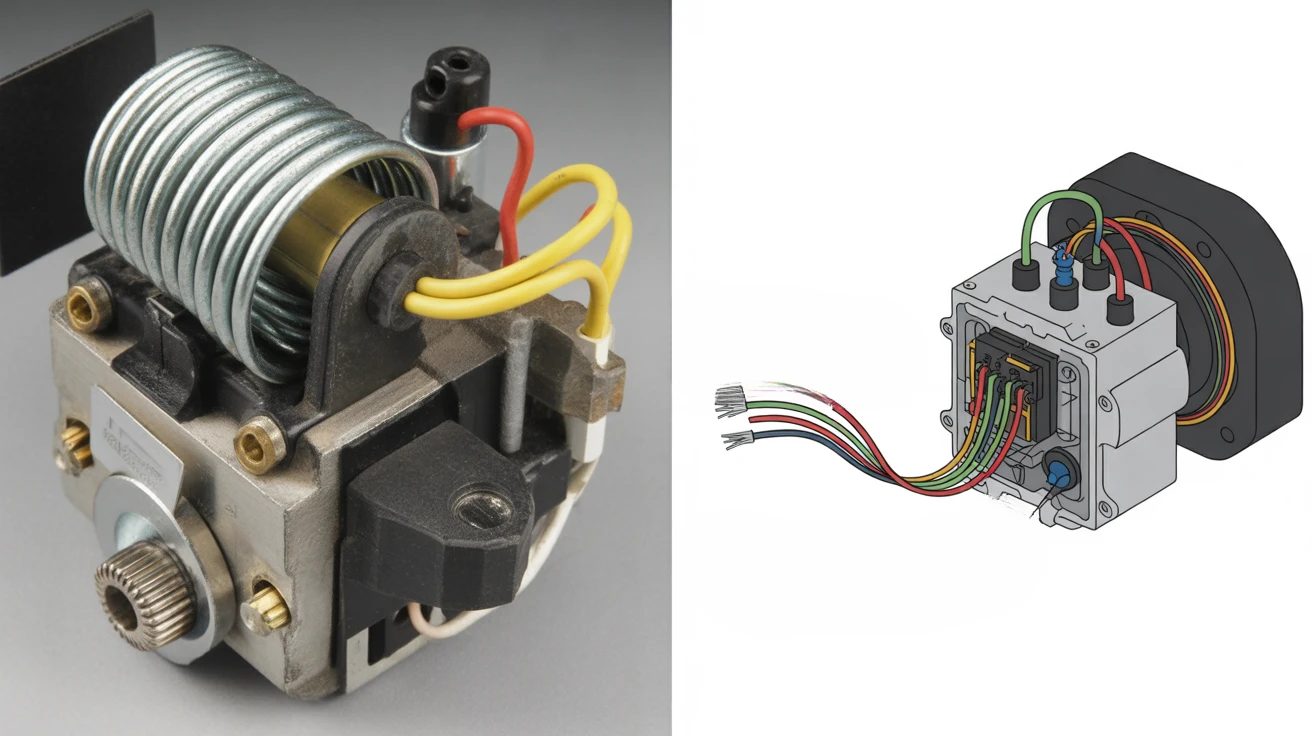

Механізм роботи реле базується на фізичному впливі води на гнучку внутрішню мембрану, яка через шток керує електричними контактами. Коли тиск у системі падає нижче встановленої межі, контакти замикаються, запускаючи двигун насоса. Після досягнення верхнього порогу мембрана тисне на пружинний блок із силою, достатньою для розмикання ланцюга.

Основні робочі параметри:

• Тиск ввімкнення. Позначається як, при якому відбувається запуск подачі води.
• Тиск вимкнення. Позначається як, що визначає момент припинення роботи обладнання.
• Взаємодія з гідроакумулятором. Реле працює в парі з мембранним баком, який згладжує коливання тиску та запобігає гідроударам.
• Пружинні блоки. Усередині корпусу розміщено дві пружини, які протидіють тиску води та дозволяють точно налаштувати робочі інтервали.
• Електричний сигнал. Пристрій виконує функцію силового вимикача, який безпосередньо подає напругу на обмотки двигуна насоса.

Важливо розуміти, що без реле насос працював би безперервно до моменту критичного перегріву або розриву трубопроводу. Реле не створює тиск самостійно, воно лише обробляє інформацію про стан системи та віддає відповідну команду силовій частині обладнання.

Технічні параметри та правила вибору автоматики

Перед монтажем необхідно переконатися, що обрана модель реле відповідає потужності вашого насоса та технічним параметрам водопроводу. Неправильний вибір призведе до підгоряння контактів або некоректного спрацьовування автоматики. Особливу увагу слід приділити електричній потужності: якщо двигун насоса споживає більше струму, ніж здатне витримати реле, необхідно використовувати додатковий магнітний пускач.

Стандартні показники контролерів:

Інструменти та матеріали для проведення монтажу

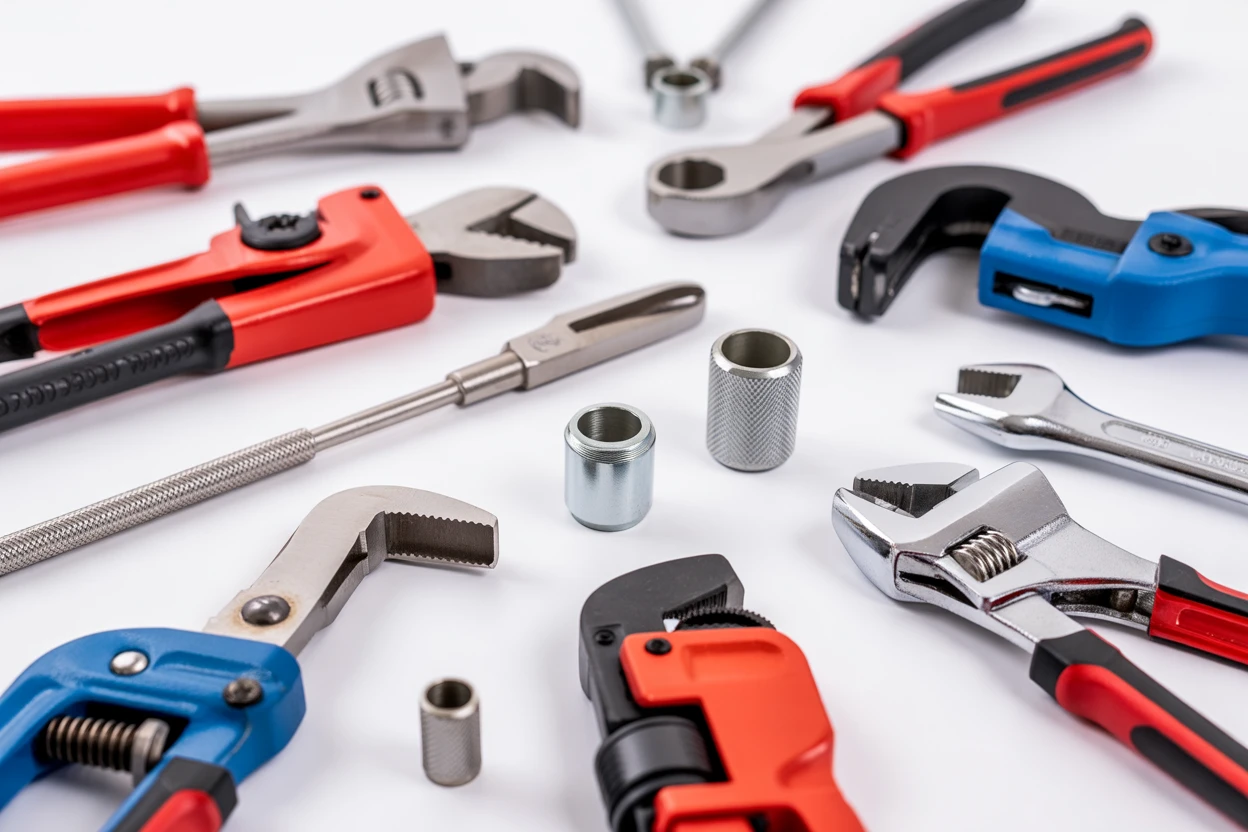

Для якісного встановлення знадобиться стандартний набір слюсарного інструменту та витратні матеріали для забезпечення герметичності різьбових з’єднань. Найпопулярнішим методом ущільнення в системах водопостачання залишається поєднання сантехнічного льону (паклі) зі спеціальною герметизуючою пастою, хоча для пластикових різьб часто використовують ФУМ-стрічку або поліамідну нитку. З інструментів підготуйте розвідний ключ, набір викруток, пасатижі та ніж для зачистки електричної ізоляції.

Склад монтажного вузла:

• П’ятиходовий штуцер. Спеціальний латунний перехідник, що слугує центральним вузлом для з’єднання всіх елементів.
• Манометр. Прилад зі шкалою для візуального контролю поточного тиску та проведення точного налаштування пружин.
• Електричний кабель. Трижильний дріт із заземлювальною жилою для безпечного підключення до мережі.

Оскільки реле часто встановлюється в приміщеннях з підвищеною вологістю, особливі вимоги висуваються до ізоляції. Усі кабельні вводи повинні бути щільно затиснуті штатними гермовводами пристрою, а з’єднання дротів — захищені від потрапляння конденсату.

Порядок гідравлічного з’єднання елементів

Процес інтеграції реле в гідравлічну схему починається з підготовки п’ятиходового штуцера, який дозволяє компактно розмістити обладнання. Один вихід штуцера з’єднується безпосередньо з напірним патрубком насоса, інший — з входом у гідроакумулятор. Решту отворів використовують для підключення манометра, реле тиску та вихідної магістралі, що йде до споживачів у будинку.

Нанесення ущільнювача на різьбу має бути рівномірним, за ходом годинникової стрілки, щоб під час закручування матеріал не виштовхувався назовні. Не варто застосовувати надмірні зусилля при монтажі реле на штуцер, оскільки пластиковий корпус пристрою або силумінова основа можуть тріснути. Достатньо забезпечити щільне прилягання, при якому прилад буде надійно зафіксований у робочому положенні.

Дуже важливо розмістити реле в точці з мінімальною турбулентністю потоку води. Оптимальним вважається встановлення якомога ближче до входу в гідроакумулятор, оскільки саме там показники тиску найбільш стабільні й найменше залежать від короткочасних сплесків під час запуску двигуна. Це мінімізує ризик деренчання контактів, коли реле починає швидко вмикатися і вимикатися через нестабільний напір.

Електричне підключення та правила безпеки

Електрична частина робіт вимагає чіткого дотримання полярності та правил безпеки, оскільки пристрій працює з високою напругою в безпосередній близькості до води. Спочатку необхідно зняти пластикову кришку реле, відкрутивши центральний гвинт. Усередині ви побачите дві пари контактів: одна призначена для підключення мережевого кабелю, а інша — для виведення напруги на двигун насоса.

Абсолютною вимогою безпеки є обов’язкове заземлення металевого корпусу реле та використання в електричному щитку ПЗВ (пристрою захисного відключення) зі струмом витоку не більше 30 мА.

При підключенні дротів орієнтуйтеся на маркування клем: зазвичай вони позначені як Line для входу мережі 220В та Motor для насоса. Клема заземлення зазвичай розташована окремо на металевій основі та позначена відповідним символом. Кінці дротів слід ретельно зачистити від ізоляції на 7 — 10 мм, за потреби обтиснути наконечниками та надійно зафіксувати у гвинтових затискачах.

Фінальним етапом є фіксація кабелів за допомогою затискних гайок на корпусі реле. Це не лише захищає внутрішні елементи від пилу та вологи, а й фіксує дріт, запобігаючи його випадковому вириванню з клемної колодки. Переконайтеся, що всередині корпусу немає залишків мідної стружки або сторонніх предметів, які могли б спричинити коротке замикання.

Як налаштувати робочі діапазони тиску

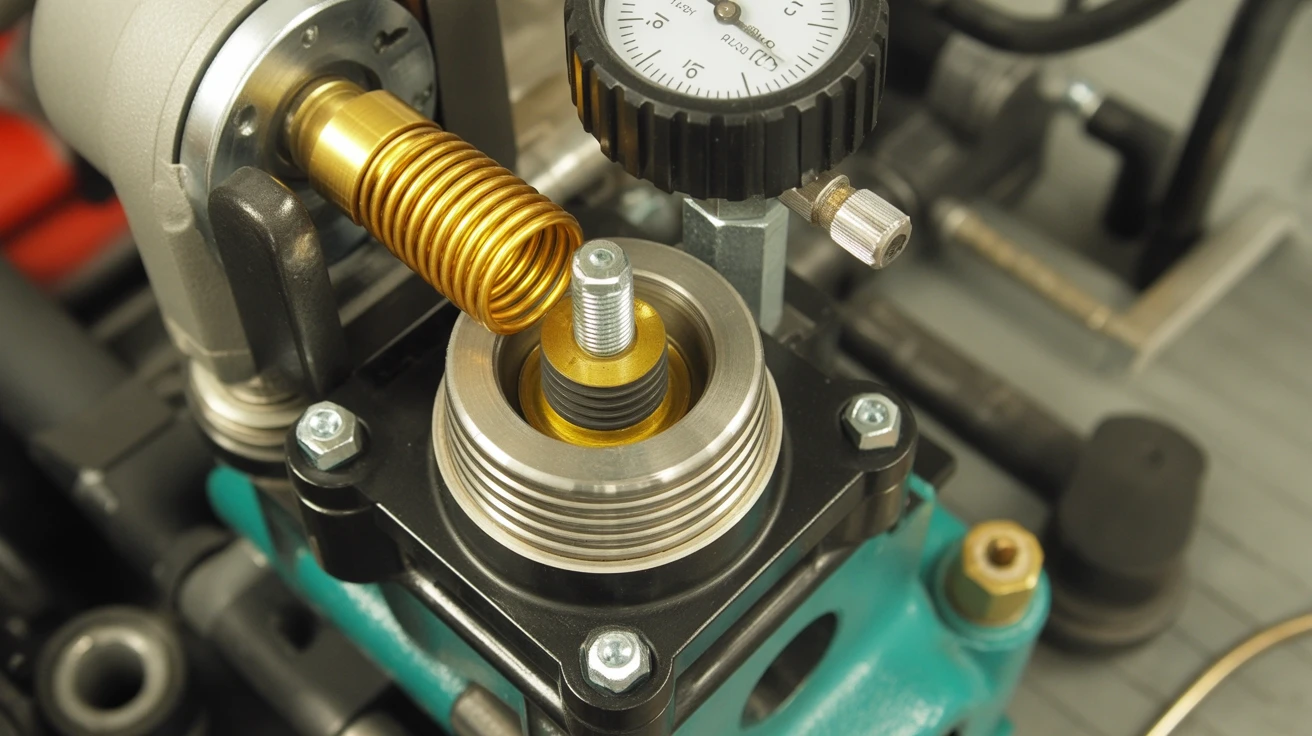

Навіть якщо реле має заводські налаштування, вони не завжди є оптимальними для конкретних умов експлуатації. Регулювання виконується за допомогою двох гайок на пружинах: велика пружина регулює тиск вимкнення, а мала відповідає за дельту, тобто різницю між верхньою та нижньою межами.

Послідовність регулювання:

1. Налаштування порогу вимкнення. Повертайте гайку на великій пружині за годинниковою стрілкою для підвищення тиску зупинки насоса або проти — для його зниження.
2. Коригування різниці тисків. Використовуйте малу пружину, щоб змінити інтервал між ввімкненням і вимкненням. Збільшення стиснення цієї пружини розширює діапазон.

Під час налаштування важливо пам’ятати про пряму залежність: закручування будь-якої гайки збільшує відповідний показник, а відкручування — зменшує його. Не намагайтеся встановити тиск вимкнення вище, ніж технічно здатний видати ваш насос, оскільки він просто ніколи не вимкнеться, що призведе до аварії.

Перед початком калібрування пружин обов’язково перевірте тиск повітря в камері гідроакумулятора за допомогою звичайного манометра. Для коректної роботи автоматики тиск повітря в пустому баку має бути на 10% нижчим за встановлений поріг ввімкнення насоса. Наприклад, якщо ви плануєте запуск системи при 1.5 барах, повітря в баку має бути накачане до 1.3 — 1.35 бара.

Тестовий запуск та контроль герметичності

Після завершення всіх монтажних робіт проводиться перший пуск системи. Перед ввімкненням живлення переконайтеся, що корпус насоса та всмоктувальна магістраль заповнені водою, щоб уникнути сухого ходу. Повільно відкрийте запірні крани та подайте напругу на реле.

Уважно спостерігайте за стрілкою манометра. Коли тиск досягне встановленої верхньої межі, реле має чітко розімкнути контакти, а двигун — зупинитися. Відкрийте кран у будинку і перевірте, при якому показнику тиску відбудеться повторне ввімкнення. Повторіть цей цикл кілька разів, щоб переконатися в стабільності спрацьовування механізму.

Під час роботи обладнання під тиском ретельно огляньте всі різьбові з’єднання штуцера, манометра та самого реле. Навіть мікроскопічна крапля води є ознакою недостатньої герметичності, що згодом може призвести до корозії або підтоплення приміщення. Якщо виявлено протікання, систему необхідно розвантажити, злити воду та перепакувати з’єднання.

Зверніть увагу на звук роботи контактної групи. Спрацьовування має бути миттєвим, з характерним металевим кліком. Якщо ви помітили іскріння під кришкою або відчуваєте запах горілої ізоляції, негайно вимкніть живлення та перевірте надійність затискання дротів у клемах.

Ефективність і безпека роботи насосного обладнання залежать не від самого факту наявності автоматики, а від точності калібрування параметрів під потреби конкретного об’єкта. Правильна інтеграція реле нівелює ризики передчасного зносу гумової мембрани гідроакумулятора та обмоток двигуна, перетворюючи розрізнені компоненти на злагоджену інженерну мережу. Вибір на користь самостійного підключення виправданий лише за умови розуміння фізичних процесів у гідравліці та суворого дотримання правил електромонтажу.
