Як перевірити опір тестером або мультиметром

Контроль електричного опору є базовою процедурою при діагностиці електроніки, ремонті побутової техніки та перевірці цілісності проводки. Використання мультиметра дозволяє з високою точністю визначити працездатність резисторів, нагрівальних елементів або справність контактних з’єднань. Розуміння принципів налаштування приладу, вибору діапазонів та правильного підключення щупів мінімізує похибки вимірювань і запобігає виходу вимірювальної техніки з ладу через некоректну експлуатацію в робочих колах.

Алгоритм підготовки приладу до роботи

Першочерговим завданням є правильна комутація вимірювальних дротів, що гарантує безпеку користувача та збереження внутрішніх схем самого тестера.

Послідовність налаштування пристрою:

• Гніздо COM. Сюди завжди підключається чорний щуп, який є загальним мінусовим контактом для всіх типів вимірювань.
• Гніздо VΩmA. У цей роз’єм встановлюється червоний щуп для заміру опору, напруги або невеликих значень струму.
• Сектор Ом. Перемикач режимів необхідно перевести в зону, позначену грецькою літерою “омега” — Ω.

Перед початком маніпуляцій важливо переконатися, що елемент живлення тестера має достатній заряд, адже при “сідаючій” батарейці прилад починає видавати хаотичні цифри або суттєво завищувати реальні показники опору провідника.

Навіть найдорожчий цифровий прилад потребує перевірки перед використанням: замикання щупів має виводити на екран нуль, що підтверджує цілісність самих вимірювальних дротів.

Коли ви тримаєте щупи роз’єднаними, на дисплеї зазвичай відображається цифра “1” у лівому куті або напис “OL”. Це технічне позначення “Overload”, яке свідчить про розрив ланцюга або нескінченно великий опір повітряного прошарку між контактами. Якщо під час замикання наконечників цифри на екрані перевищують 0.5 Ом, це свідчить про окислення контактів у гніздах мультиметра або про знос мідних жил усередині ізоляції самих щупів, що слід враховувати як системну похибку під час подальшої роботи.

Налаштування меж вимірювання на механічному перемикачі

Точність отриманих даних безпосередньо залежить від того, наскільки правильно обрана межа чутливості приладу відносно деталі, що перевіряється.

Якщо номінал компонента невідомий, професіонали радять починати з найменшої межі (наприклад, 200 Ом). Поступово перемикайте ручку в бік збільшення, поки на екрані не з’явиться стабільне числове значення замість одиниці. Такий підхід дозволяє побачити цифри з максимальною кількістю знаків після коми, що критично для точних налаштувань.

Звертайте увагу на формат відображення: напис “001” на високій межі (наприклад, 200к) означає, що прилад бачить лише 1 кОм, але через великий масштаб не може показати точні Оми. У такому разі потрібно знизити межу до 2к, щоб отримати результат з точністю до одиниць. Пам’ятайте, що автоматичні мультиметри самостійно обирають діапазон, відображаючи символи “M” (мега) або “k” (кіло) поруч із літерою Ω на рідкокристалічному дисплеї пристрою.

Методика перевірки постійних та змінних резисторів

Робота з радіокомпонентами вимагає особливої уваги до умов, у яких проводиться замір, оскільки навколишні елементи схеми можуть спотворювати результат.

Порядок дій при тестуванні деталей:

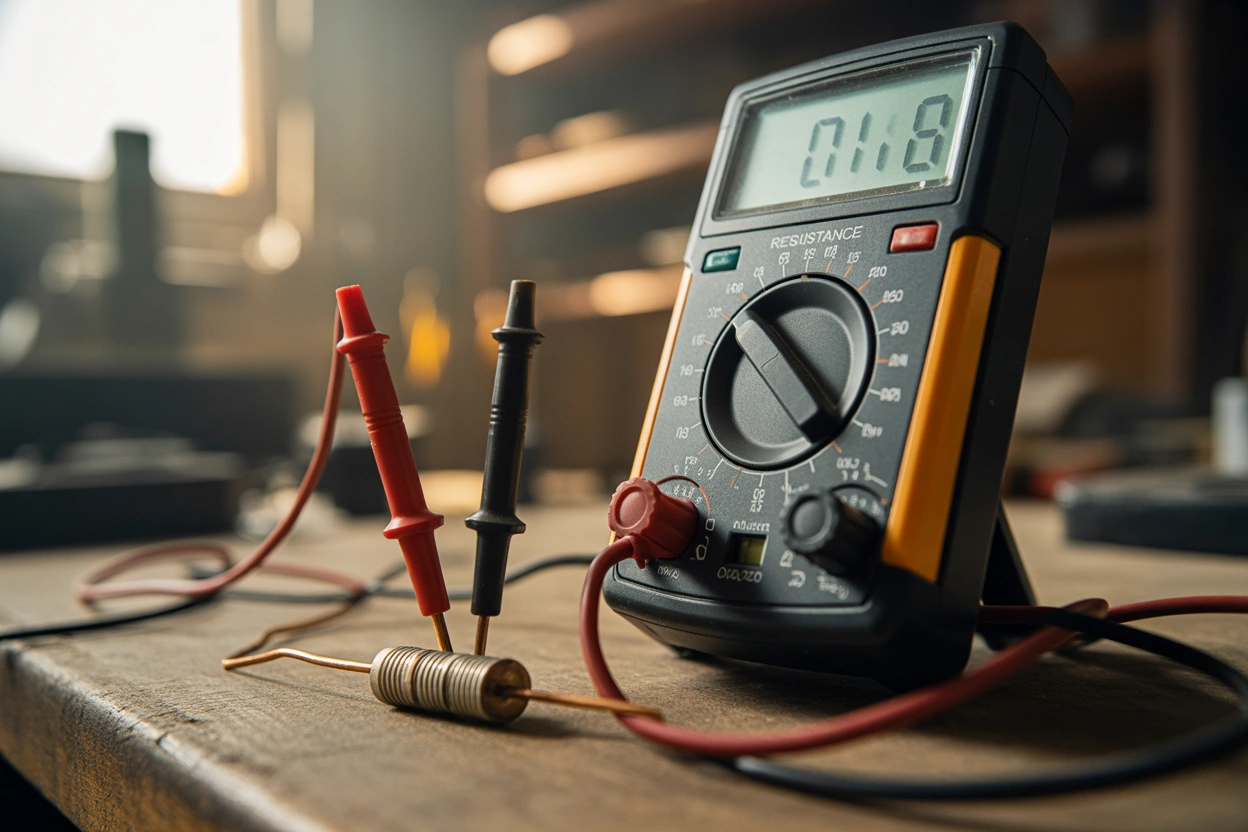

1. Демонтаж. Випаяйте хоча б одну ніжку резистора з друкованої плати, щоб паралельні гілки схеми не шунтували вимірювання.
2. Фіксація щупів. Притисніть наконечники до металевих виводів компонента, забезпечивши щільний контакт без вібрацій.
3. Аналіз номіналу. Порівняйте цифри на екрані з кольоровими смужками на корпусі резистора або маркуванням у документації.

Кожен резистор має свій клас точності, який вказує на допустиме відхилення від заявленого номіналу. Наприклад, золотиста смужка означає допуск 5%, тому для деталі 100 Ом нормальним вважається результат у межах від 95 до 105 Ом. Якщо ж мультиметр показує повний розрив або значення, що відрізняється в рази, компонент вважається несправним і потребує обов’язкової заміни на новий аналог з такими ж характеристиками.

Для перевірки змінних резисторів (потенціометрів) використовується інша тактика, оскільки їхній опір має змінюватися динамічно в процесі механічного впливу.

Ознаки справного регулятора:

• Стабільність. Опір між крайніми ніжками відповідає маркуванню і не змінюється при повороті ручки.
• Плавність. Між центральним та будь-яким крайнім виводом цифри змінюються плавно, без різких стрибків до нескінченності.
• Відсутність шуму. Значення не “стрибають” при легкому постукуванні по корпусу регулятора.

Найчастіше змінні резистори виходять з ладу через стирання резистивного шару, що проявляється як раптове зникнення опору в певній точці повороту ручки. Мультиметр у цей момент покаже одиницю в лівій частині екрана. Такі дефекти в аудіотехніці зазвичай супроводжуються гучним тріском у динаміках, а в системах автоматики призводять до некоректної роботи датчиків положення або регуляторів температури.

Діагностика цілісності нагрівальних елементів

ТЕНи пральних машин, бойлерів та електроплит перевіряються шляхом заміру опору внутрішньої спіралі, яка зазвичай виготовляється з ніхрому.

Перед вимірюванням необхідно обчислити теоретичний опір справного вузла за формулою: напруга в квадраті (48400 для 220В), поділена на потужність пристрою у Ватах.

Для стандартного нагрівача потужністю 2000 Вт нормальний опір становитиме приблизно 24-27 Ом. Якщо прилад фіксує значення близько нуля, це вказує на внутрішнє коротке замикання, яке призведе до вибивання автоматів у щитку. Напис “1” (нескінченність) однозначно підтверджує обрив нитки розжарення через перегрів або фізичне руйнування оболонки ТЕНу під впливом накипу та корозії металу.

Показники стану ізоляції:

Наступним критичним етапом є перевірка на пробій на корпус, що виконується на максимальному діапазоні вимірювання опору (2 МОм або 20 МОм). Один щуп прикладається до будь-якого контакту нагрівача, а інший — до його металевої трубки. Будь-яка поява цифр на екрані, відмінних від нескінченності, свідчить про мікротріщини в ізоляції. Такий елемент категорично заборонено експлуатувати, оскільки це створює пряму загрозу ураження електричним струмом через воду або металеві деталі приладу.

Аналіз якості контуру заземлення в розетках

Перевірка заземлення мультиметром є непрямим методом, проте вона дозволяє швидко оцінити наявність фізичного контакту з шиною заземлення.

При повністю відключеному вхідному автоматі можна заміряти опір між нульовим контактом розетки та її заземлюючим вусиком. У правильно змонтованій системі, де нуль і земля з’єднані на головній шині, прилад покаже опір не вище за кілька Ом. Якщо ж цифри наближаються до десятків Ом або прагнуть до нескінченності, це вказує на поганий контакт у розподільних коробках або на повну відсутність приєднання розетки до захисного контуру будинку.

Етапи перевірки під напругою:

• Фаза — Нуль. Замір напруги має показати стандартні 220–230 В.
• Фаза — Земля. Напруга повинна бути ідентичною або відрізнятися на 1-2 вольти.
• Нуль — Земля. В ідеальних умовах вольтметр покаже 0 В або мінімальне значення до 3 В.

Важливо розуміти, що мультиметр не може створити випробувальне навантаження, тому він показує лише факт наявності з’єднання. Якщо між нулем та землею фіксується напруга понад 10-15 вольт, це свідчить про перекіс фаз або “відгорання нуля” в електромережі під’їзду. Такі умови є небезпечними для сучасної мікропроцесорної техніки, оскільки потенціал на корпусі приладу може призвести до збоїв у роботі електроніки або спрацювання пристроїв захисного вимкнення без видимих причин.

Фактори впливу на точність отриманих результатів

Кінцеві дані на дисплеї мультиметра не завжди є істиною, оскільки на них впливають зовнішні умови та фізичні властивості матеріалів.

Джерела похибок:

• Власний опір. Дроти бюджетних тестерів можуть додавати до результату від 0.2 до 1.5 Ом, що критично при перевірці низькоомних котушок.
• Опір тіла. Якщо торкатися пальцями обох металевих кінчиків щупів, опір людини включиться в коло паралельно з деталлю.
• Окислення. Бруд або шар оксиду на виводах деталі різко підвищує перехідний опір, викривляючи реальну картину несправності.

Для мінімізації помилок при роботі з дрібними компонентами слід використовувати затискачі типу “крокодил” або ретельно зачищати контакти до металевого блиску. Також критично важливо забезпечити повне знеструмлення пристрою: наявність навіть мінімальної напруги в колі призведе до того, що мультиметр почне сприймати цей потенціал як опір, видаючи від’ємні значення або цифри, що постійно змінюються в широкому діапазоні.

Завжди розряджайте вхідні конденсатори блоків живлення перед заміром опору, інакше накопичений заряд миттєво спалить чутливий вимірювальний міст мультиметра.

Температура навколишнього середовища також відіграє роль, особливо при роботі з мідними обмотками електродвигунів або трансформаторів. Опір металів зростає при нагріванні, тому для отримання точних паспортних даних заміри проводять при температурі близько 20 градусів Цельсія. Якщо ви тестуєте деталь одразу після її випаювання, дайте їй охолонути протягом 2-3 хвилин, щоб уникнути похибки, викликаної температурним коефіцієнтом опору матеріалу.

Чи варто покладатися на отримані цифри при виборі режиму діагностики?

Результати вимірювань стають надійним орієнтиром лише за умови суворого дотримання послідовності дій: від калібрування приладу до врахування похибок самого методу. Вибір конкретного алгоритму перевірки прямо залежить від типу деталі — чи це чутливий резистор на платі, чи потужний ТЕН бойлера, адже кожен сценарій вимагає свого діапазону та специфічного способу підключення для отримання достовірних даних.
