Як перевірити датчик детонації самостійно

Датчик детонації є критично важливим елементом системи керування сучасним двигуном, оскільки він виконує роль “вуха”, що вловлює небезпечні вібрації всередині блоку циліндрів. Його головне завдання полягає у миттєвій передачі сигналу електронному блоку керування для оперативного коригування кута випередження запалювання у бік пізнішого.

Відсутність адекватної реакції системи на детонаційні процеси через несправність контролера призводить до руйнівних наслідків. Власник авто стикається з перевитратою пального, а двигун піддається екстремальним тепловим та ударним навантаженням, які здатні за короткий термін зруйнувати поршні, перегородки кілець та дзеркало циліндрів.

Принцип роботи та типи п’єзоелектричного контролера

В основі роботи пристрою лежить п’єзоелектричний ефект, завдяки якому механічна енергія вібрації двигуна перетворюється на електричний потенціал. Коли виникає детонація, п’єзоелемент стискається під дією інерційної маси, генеруючи напругу певного рівня, яку зчитує комп’ютер автомобіля.

Детонаційне згоряння паливної суміші створює ударні хвилі, частота яких резонує з налаштуваннями датчика, ініціюючи виникнення електричного заряду на його виводах.

На сучасних автомобілях найчастіше встановлюють широкосмугові датчики з двома контактами. Вони фіксують увесь спектр шумів у певному діапазоні, дозволяючи електроніці виокремлювати саме детонаційні сплески на фоні загальної роботи механізмів.

Резонансні або одноконтактні моделі налаштовані на одну конкретну частоту, що відповідає вибуховому згорянню суміші саме для даного типу двигуна. Незалежно від конструкції, головна мета залишається незмінною — вчасно попередити ЕБУ про виникнення “пальцевого стуку”, щоб система встигла змінити параметри впорскування та запалювання до моменту фізичного пошкодження деталей двигуна.

Ознаки виходу датчика з ладу під час руху

Несправність пристрою зазвичай проявляється у зміні динамічних характеристик транспортного засобу, оскільки ЕБУ переходить у аварійний режим роботи з пізнім запалюванням.

Основні симптоми поломки:

• Втрата потужності. Автомобіль стає “млявим” і неохоче набирає оберти навіть при повному натисканні педалі газу.
• Металевий стукіт. Під час інтенсивного розгону або руху під гору з двигуна чути характерні дзвінкі звуки детонації.
• Збільшена витрата. Через некоректну роботу системи запалювання споживання бензину зростає на 10—20 відсотків.
• Індикація помилки. На приладовій панелі загоряється Check Engine, що часто супроводжується кодом помилки P0325.
• Нестабільність холостих. Можливі відчутні вібрації двигуна на стоянці та нерівномірна робота агрегату.

Коли датчик перестає генерувати коректний сигнал, блок управління не може точно визначити момент детонації. Щоб уберегти двигун від розплавлення поршнів, програма автоматично встановлює максимально безпечний, але неефективний кут запалювання, що миттєво позначається на тягових можливостях машини.

Також спостерігається погіршення екологічних показників вихлопу. Через неповне згоряння паливної суміші з вихлопної труби може з’являтися сизий або чорний дим, а каталітичний нейтралізатор починає перегріватися, що створює ризик його передчасного виходу з ладу та дорогого ремонту в майбутньому.

Водій може помітити, що двигун став працювати значно жорсткіше, особливо в моменти перемикання передач під навантаженням.

Демонтаж та візуальна оцінка стану пристрою

Для проведення перевірки датчик необхідно зняти, оскільки доступ до його контактів безпосередньо на двигуні зазвичай обмежений іншими вузлами. Контролер розташований безпосередньо на блоці циліндрів, найчастіше у верхній його частині між другим та третім циліндрами, що забезпечує йому рівномірну чутливість до процесів у кожній камері згоряння.

Для демонтажу зазвичай потрібен накидний ключ або головка на 13 чи 12 мм, залежно від моделі авто, а також попереднє від’єднання електричного роз’єму.

Після зняття деталь слід ретельно очистити від мастила та бруду для проведення огляду. Особливу увагу приділяють пластиковому корпусу на наявність мікротріщин, через які всередину може потрапляти волога, а також перевіряють стан металевої втулки та контактної групи на предмет окислення чи корозії, що перешкоджає проходженню сигналу.

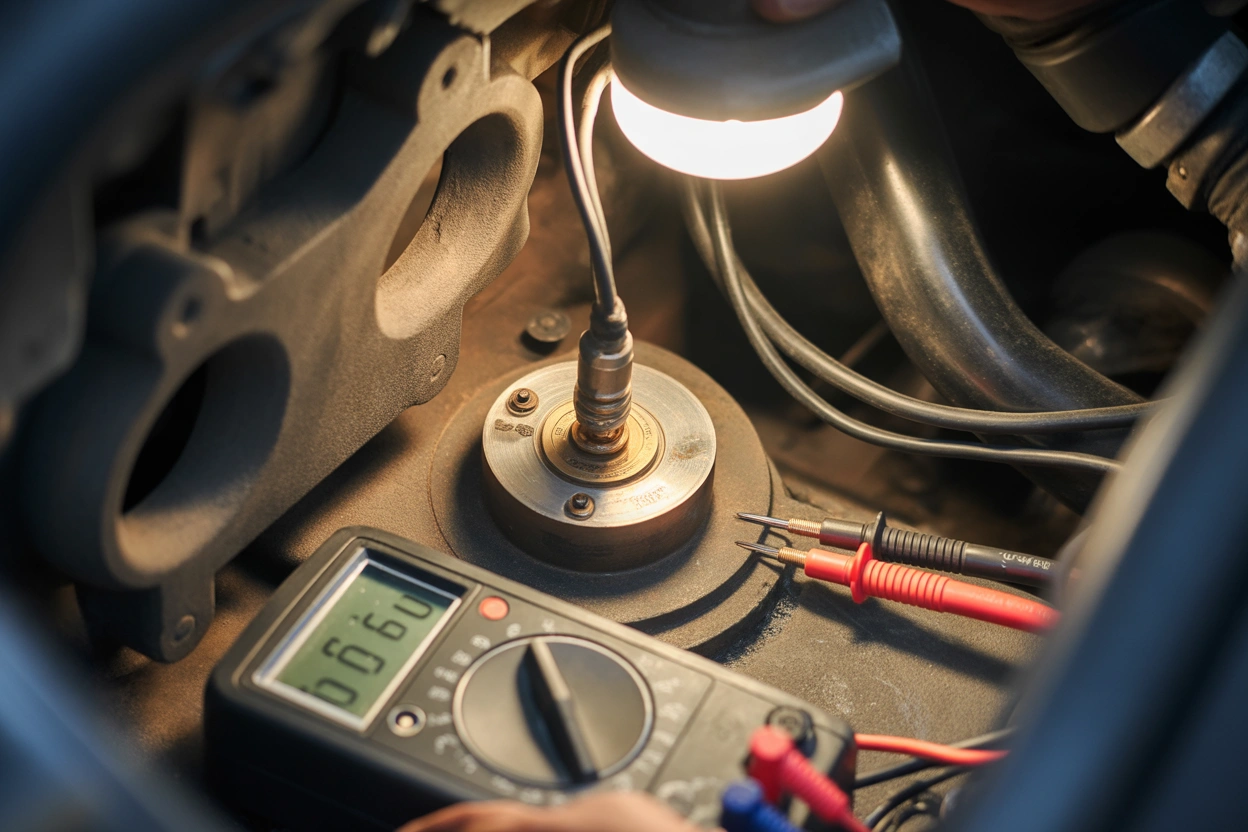

Вимірювання внутрішнього опору мультиметром

Першим етапом інструментальної перевірки є тестування внутрішнього електричного кола датчика за допомогою побутового мультиметра. Для цього прилад необхідно перевести в режим вимірювання опору, встановивши межу в мегаомах, що дозволить виявити внутрішнє замикання або обрив п’єзокристала.

Підключіть щупи мультиметра до обох контактів двоконтактного датчика або до центрального контакту та корпусу у випадку одноконтактної моделі. У більшості справних пристроїв опір наближається до нескінченності, що свідчить про цілісність діелектричного шару п’єзоелемента та відсутність пробою на масу.

Якщо ж прилад фіксує стабільне низьке значення опору або, навпаки, повну відсутність ланцюга там, де він має бути за технічними специфікаціями виробника, датчик вважається несправним. Важливо враховувати, що відсутність замикання — це лише непряма ознака робочого стану, яка не гарантує генерування імпульсу при вібрації.

Перевірка працездатності за допомогою вольтметра

Більш показовим методом є перевірка здатності датчика генерувати електричний імпульс у відповідь на механічне збурення. Мультиметр слід перевести в режим вимірювання постійної напруги, виставивши мінімально можливий діапазон, зазвичай це 200 мілівольтів.

Порядок виконання тесту:

1. Підключення. Надійно зафіксуйте щупи вимірювального приладу на контактах демонтованого датчика.
2. Фіксація. Покладіть пристрій на тверду поверхню або затисніть його в руках, забезпечивши стабільний контакт.
3. Механічна дія. Нанесіть серію легких ударів металевим предметом (наприклад, гайковим ключем) по корпусу або центральному болту.
4. Спостереження. Слідкуйте за цифровим табло мультиметра в момент кожного удару по пристрою.

Справний п’єзоелемент обов’язково відреагує на струс стрибком напруги, величина якого може коливатися від 5 до 40 мВ залежно від сили впливу. Чим сильніше ви вдаряєте по датчику, тим вищими мають бути цифри на екрані приладу, що підтверджує чутливість кристала.

Якщо цифри на дисплеї залишаються нульовими або змінюються хаотично незалежно від ударів, це пряме свідчення внутрішнього пошкодження. П’єзокераміка всередині корпусу могла розтріскатися або відірватися від провідників, що робить датчик “глухим” до детонації та потребує його негайної заміни на новий оригінальний аналог.

Діагностика осцилографом для точного аналізу графіка

Використання осцилографа є “золотим стандартом” діагностики, оскільки цей прилад дозволяє побачити не просто наявність напруги, а цілісну картину сигналу в реальному часі.

Під час підключення осцилографа до сигнальних виводів датчика на екрані повинна відображатися чітка амплітудна крива. При легкому постукуванні по корпусу пристрою ми маємо бачити гострі сплески синусоїдальної форми, які миттєво згасають після припинення механічного впливу, що відповідає фізиці коливань п’єзокристала.

Важливо звертати увагу на чистоту отриманого графіка. Наявність сторонніх шумів, нерівномірних “сходинок” або надто затягнутих коливань свідчить про старіння елемента або його внутрішню деградацію.

Якщо під час імітації детонації на екрані з’являється лише пряма лінія або ледь помітні хаотичні завади без чітко виражених піків, датчик не виконує свою функцію. Такий пристрій буде сприйматися електронним блоком керування як несправний, що змусить систему постійно працювати за обхідними алгоритмами, знижуючи ККД двигуна та провокуючи накопичення нагару в камерах згоряння.

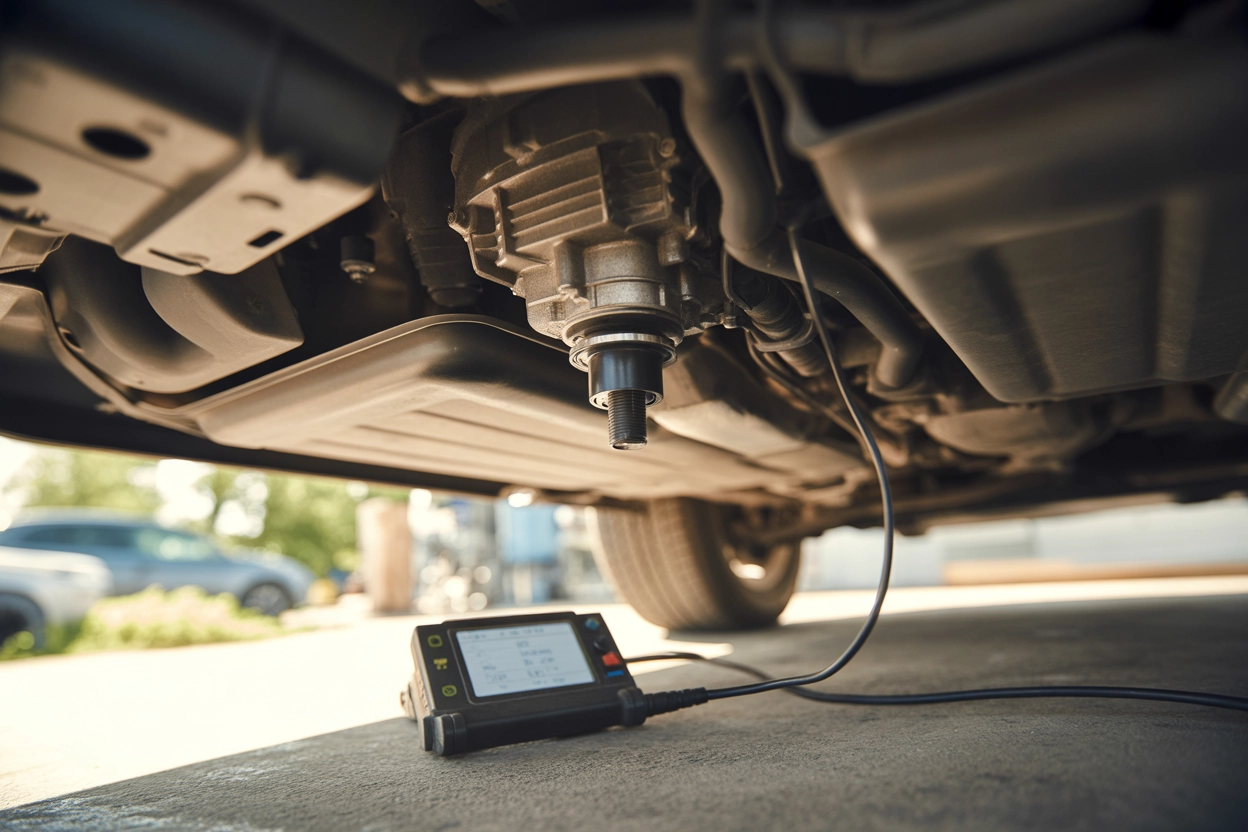

Осцилограф дозволяє також перевірити датчик без демонтажу, підключившись до дротів під час роботи двигуна. Це дає можливість оцінити, як саме пристрій реагує на реальні вібрації в різних режимах навантаження, що неможливо відтворити при звичайній перевірці мультиметром у гаражних умовах.

Контроль цілісності проводки та напруги живлення

Часто причиною помилок є не сам датчик, а пошкодження електричного ланцюга, що з’єднує його з комп’ютером автомобіля. На ввімкненому запалюванні необхідно перевірити наявність опорної напруги на фішці роз’єму, яка для більшості систем становить 5 Вольт.

Алгоритм перевірки дротів:

• Цілісність ізоляції. Огляд джгута на предмет перетирання об елементи кузова або оплавлення від вихлопного колектора.
• Екранування. Перевірка цілісності захисної металевої сітки (екрану), яка захищає сигнальний дріт від електромагнітних завад.
• Маса. Контроль надійного з’єднання екрануючого шару з кузовом автомобіля або відповідним піном ЕБУ.

Продзвонювання сигнального дроту мультиметром дозволяє переконатися у відсутності прихованих обривів усередині ізоляції. Опір між сигнальним виводом та масою при від’єднаному датчику має бути нескінченним; будь-яке інше значення вказує на витік струму або коротке замикання через потрапляння вологи.

Особливу увагу слід приділити контактам у самому роз’ємі. Навіть незначне окислення або послаблення “мам” у фішці може створювати опір, який спотворюватиме слабкий мілівольтний сигнал від датчика, змушуючи ЕБУ реєструвати помилку несправності ланцюга детонації.

Специфіка монтажу та момент затяжки болта

Датчик детонації надзвичайно чутливий до способу його кріплення, оскільки передача вібрацій від блоку циліндрів залежить від щільності прилягання поверхонь. Перед встановленням посадкове місце на двигуні необхідно ретельно очистити від іржі та бруду за допомогою дрібнозернистого наждачного паперу.

Категорично заборонено використовувати пружинні шайби (гровери) або гумові прокладки, оскільки вони гасять ті самі вібрації, які має фіксувати пристрій. Надмірне затягування болта понад встановлену норму може призвести до розтріскування крихкого п’єзокерамічного елемента всередині корпусу, що зробить новий датчик непридатним до роботи ще до першого запуску двигуна.

Недотягнутий болт, навпаки, спричиняє появу власних паразитних вібрацій датчика, які ЕБУ помилково сприйматиме як детонацію. Це призведе до безпідставного пізнього запалювання, втрати динаміки та перевитрати пального, хоча сам пристрій при цьому може бути абсолютно справним і новим.

Чи варто ризикувати ресурсом двигуна через простий пристрій?

Своєчасна діагностика та перевірка датчика детонації є інвестицією у довговічність силового агрегату, оскільки цей невеликий компонент запобігає катастрофічним внутрішнім руйнуванням під навантаженням. Вибір методу перевірки — від простого мультиметра до професійного осцилографа — залежить від доступного обладнання, проте ігнорування явних симптомів несправності завжди обходиться власнику значно дорожче, ніж придбання та правильне встановлення нового якісного сенсора.
